Промышленный редуктор TwinDiskПромышленные редукторы Twin Disc способны выдержать самые жесткие условия эксплуатации на планете! Литой корпус, шевингованные винтовые зубчатые колеса, поверхностно закаленные валы – все это обеспечивает их долгую и надежную службу. Каждая модель имеет как понижающее отношение, так и ряд повышающих отношений с возможностью вращения выходного вала в том же направлении, что и входной (модели с литерой S), и в обратном (модели с литерой D ).

Модульная конструкция редукторов позволяет приспособить их практически к любой задаче. Каждая модель может быть оснащена механизмом отбора мощности для крепления к картеру маховика по SAE-стандартам, или МОМ с закрытым кожухом, работающим как независимое сцепление с ручным или автоматическим управлением.

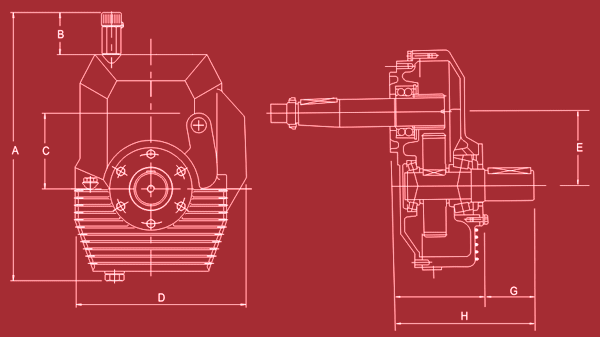

Габаритные размеры

  A B C D E F G H
RM20 301.0 (11.85) 64.5 (2.54) 67.5 (2.66) 192.0 (7.56) 67.5 (2.66) 107.0 (4.21) 50.0 (1.97) 157.0 (6.18)
RM45 375.0 (14.76) 68.5 (2.70) 88.5 (3.48) 233.0 (9.17) 88.5 (3.48) 131.0 (5.16) 70.0 (2.76) 201.0 (7.91)
RM70 443.0 (17.44) 121.5 (4.78) 283.0 (11.14) 121.5 (4.78) 142.0 (5.59) 80.0 (3.15) 222.0 (8.74)
RM100 459.0 (18.07) 135.0 (5.31) 311.0 (12.24) 135.0 (5.31) 172.0 (6.77) 120.0 (4.72) 292.0 (11.50)
RM120 545.0 (21.46) 160.0 (6.30) 378.0 (14.88) 160.0 (6.30) 200.0 (7.87) 140.0 (5.51) 340.0 (13.39)
RM150 613.0 (24.13) 189.0 (7.44) 419.0 (16.50) 189.0 (7.44) 262.0 (10.31) 140.0 (5.51) 402.0 (15.83)



Модель Передаточное отношение (x:1) Макс. момент на входе Нм (ф/ф) Макс. мощность на входе кВт (л.с.) Макс. скорость на входе

RM-20D
0,57
75(56)
15(20)
2700
1,00 75(65) 15(20) 3500
2,00 55(41) 15(20) 3500
2,71 50(37) 15(20) 3500

Наверх



Модель Передаточное отношение (x:1) Макс. момент на входе Нм (ф/ф) Макс. мощность на входе кВт (л.с.) Макс. скорость на входе

RM-20S
0,64
75(56)
12(16)
2800
1,89 55(41) 12(16) 3500
2,47 50(37) 12(16) 3500

Наверх



Модель Передаточное отношение (x:1) Макс. момент на входе Нм (ф/ф) Макс. мощность на входе кВт (л.с.) Макс. скорость на входе

RM-45D
0,67
165(122)
30 (40)
2800
1,00 160 (119) 30 (40) 3500
2,00 120 (89) 30 (40) 3500
2,88 100 (74) 30 (40) 3500
3,40 80 (59) 30 (40) 3500
4,00 80 (59) 30 (40) 3500
5,00 70 (52) 30 (40) 3500

Наверх



Модель Передаточное отношение (x:1) Макс. момент на входе Нм (ф/ф) Макс. мощность на входе кВт (л.с.) Макс. скорость на входе

RM-45S
0,57
160(119)
24 (32)
2700
1,5 130(96)
24 (32) 3500
1,81 110 (81)
24 (32) 3500
2,65 90 (67)
24 (32) 3500
4,09 70 (52)
24 (32) 3500

Наверх



Модель Передаточное отношение (x:1) Макс. момент на входе Нм (ф/ф) Макс. мощность на входе кВт (л.с.) Макс. скорость на входе

RM-70D
0,58
290 (215)
48 (64)
2500
1,00 290 (215)
48 (64) 3200
1,53 250 (185)
48 (64) 3200
2,00 210 (156)
48 (64) 3200
2,45 190 (141)
48 (64) 3200
3,00 170 (126)
48 (64) 3200
3,75 155 (115)
48 (64) 3200

Наверх



Модель Передаточное отношение (x:1) Макс. момент на входе Нм (ф/ф) Макс. мощность на входе кВт (л.с.) Макс. скорость на входе

RM-70S
0,50
280(207)
38 (51)
2400
0,63 280(207)
38 (51)
2600
0,70 260(193)
38 (51)
2700
1,32 220(163)
38 (51)
3200
1,88 200(148)
38 (51)
3200
2,73 160(119)
38 (51)
3200
3,25 120(89)
38 (51)
3200

Наверх



Модель Передаточное отношение (x:1) Макс. момент на входе Нм (ф/ф) Макс. мощность на входе кВт (л.с.) Макс. скорость на входе

RM-100D
0,60
400 (296)
75 (101)
2400
0,67 400 (296) 75 (101)
2500
1,00 400 (296) 75 (101)
3000
1,20 380 (281)
75 (101)
3000
1,50 350 (259)
75 (101)
3000
2,00 320 (237)
75 (101)
3000
3,00 260 (193)
75 (101)
3000
3,66 230 (170)
75 (101)
3000
5,00 230 (170)
75 (101)
3000

Наверх



Модель Передаточное отношение (x:1) Макс. момент на входе Нм (ф/ф) Макс. мощность на входе кВт (л.с.) Макс. скорость на входе

RM-100S
0,51
400 (296)
60 (80)
2000
0,81 380 (281)
60 (80)
2700
1,23 380 (281)
60 (80)
3000
1,50 350 (259)
60 (80)
3000
1,86 320 (237)
60 (80)
3000
2,80 260 (193)
60 (80)
3000
4,21 230 (170)
60 (80)
3000

Наверх



Модель Передаточное отношение (x:1) Макс. момент на входе Нм (ф/ф) Макс. мощность на входе кВт (л.с.) Макс. скорость на входе

RM-120D
0,50
1000 (741)
85 (114)
2000
1,02 880 (652)
85 (114)
2500
1,70 740 (548)
85 (114)
2500
2,00 700 (519)
85 (114)
2500
3,00 510 (378)
85 (114)
2500
3,55 450 (333)
85 (114)
2500

Наверх



Модель Передаточное отношение (x:1) Макс. момент на входе Нм (ф/ф) Макс. мощность на входе кВт (л.с.) Макс. скорость на входе

RM-120S
0,67
830 (615)
68 (91)
2000
1,50 500 (370)
68 (91)
2500
2,00 480 (356)
68 (91)
2500
2,60 480 (356)
68 (91)
2500
2,80 480 (356)
68 (91)
2500
3,00 480 (356)
68 (91)
2500

Наверх



Модель Передаточное отношение (x:1) Макс. момент на входе Нм (ф/ф) Макс. мощность на входе кВт (л.с.) Макс. скорость на входе

RM-150D
0,66
1500 (1111)
100 (134) 2000
1,02 1450 (1074)
100 (134)
2500
1,47 1250 (926)
100 (134)
2500
2,00 1090 (807)
100 (134)
2500
3,04 850 (630)
100 (134)
2500

Наверх



Модель Передаточное отношение (x:1) Макс. момент на входе Нм (ф/ф) Макс. мощность на входе кВт (л.с.) Макс. скорость на входе

RM-150S
1,51
950 (704)
80 (107)
2500
1,96 950 (704)
80 (107)
2500
2,70 640 (474)
80 (107)
2500

Наверх
